固体废弃物染污越来越严重，不管是对人还是对环境都造成的影响较大，其中表现在垃圾的废弃占了大量的用地；固废对土壤有害污染大；垃圾各种气味对大气污染也大，多个方面的影响使得对固体废弃特需要重视，合理排放、规划及回收利用。因此各大实验室对固废的研究也兴起了。

文章中采用实验加热板对固废进行湿法消解，测定分析固废中的铍、镍、铜和钼元素含量，对环境保护有一定的重要意义，对固废重金属检测及垃圾回收提供实验依据。

实验操作部

一、实验设备

石墨炉原子吸收分光光度计；

实验加热板（HT-200，格丹纳公司）；

烧杯；

聚四氟乙烯坩埚。

二、消解试剂

盐酸:ρ(HCl)=1.19mg/L,优级纯、硝酸:ρ(HNO3)=1.42g/ml,优级纯、氢氟酸:ρ(HF)=1.49g/ml,优级纯、高氯酸:ρ(HClO4)=1.68g/ml，优级纯。

三、固废样品制备

1、制备固体废物浸出液，浸出液如不能及时进行分析，应加硝酸酸化至pH<2，可保存14天。

2、制备固体废物，对于固态废物或可干化半固态废物样品，称取10g(精确至0.01g)样品，自然风干或冷冻干燥，再次称重(精确至0.01g)，研磨，全部过100目筛备用。

四、固废消解

4.1、电热板对固体废物浸出液消解方法

称取50.0ml浸出液试样于150ml烧杯中，加入3～5ml硝酸，摇匀。盖上表面皿，置于陶瓷电热板上，通过分体式控制器调节加热温度及加热时间，开始消解，在近沸状态下将样品加热蒸发至近干，取下冷却，再加入3ml硝酸，继续加热，直至消解完全，消解液透亮或者消解液外观不再变化，继续蒸发至近干，取下冷却后，加入1ml硝酸溶液，加热溶解残渣，用水清洗烧杯内壁和表面皿，全部转移至50ml容量瓶中，用水稀释、定容，混匀备用。同时做空白试样。

4.2、电热板对固体废物消解方法

对于固态样品或可干化的半固态样品的消解方法与4.1不同，首先，称取0.1～0.5g(精确至0.1mg)过筛样品；对于液态或不可干化的半固态样品直接称取样品0.5g(精确至0.1mg)。将样品置于50ml聚四氟乙烯坩埚中，用水润湿后加入10ml盐酸，将坩埚放在格丹纳陶瓷电热板上，通过分体式控制器进行设定加热温度50～70℃及加热恒温时间，使样品开始消解，待蒸发至约剩3ml时，加入5ml硝酸，5ml氢氟酸，加盖后于陶瓷电热板上120～130C加热0.5～1h，冷却后加入2ml高氯酸，再加盖150～160C加热1h左右，开盖，驱赶白烟并蒸至内容物呈不流动状态的液珠状(趁热观察)。视消解情况，可再补加3ml硝酸、3ml氢氟酸、1ml高氯酸，重复以上消解过程。取下坩埚稍冷，用水冲洗坩埚盖和内壁，加入1ml硝酸溶液，温热溶解可溶性残渣，转移至50ml容量瓶中，冷却后用水定容，摇匀。同时做空白试样。

五、电热板消解方法的精密度

采用电热板法消解对含铍、镍、铜和钼的实际固体废物浸出液、固体废物样品进行了前处理，测定结果下如表所示：

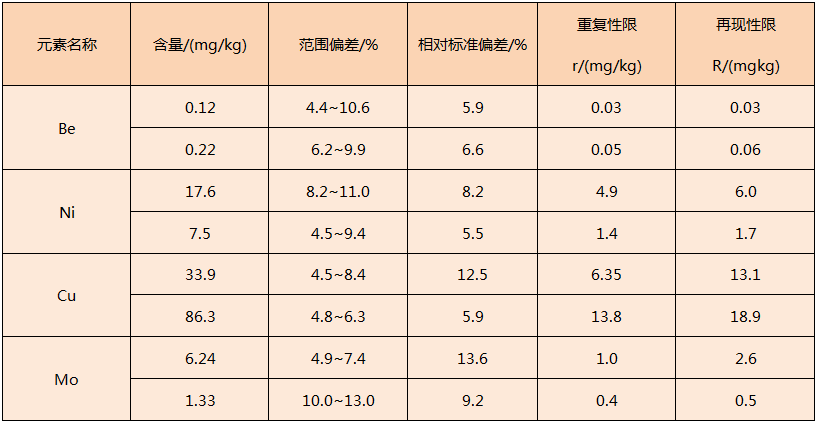

电热板对固体废物浸出液消解方法精密度

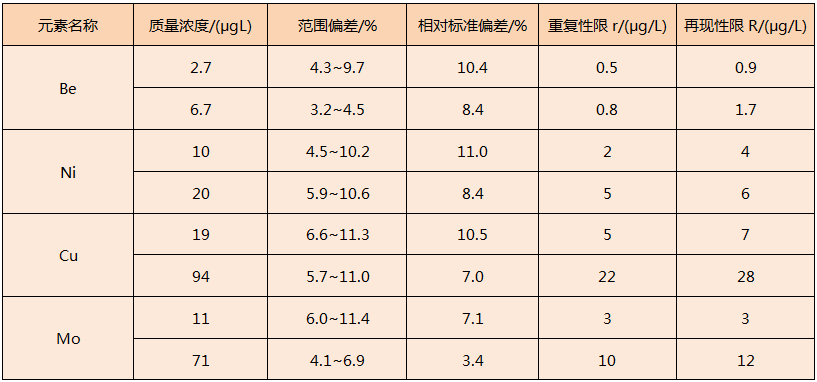

电热板对固体废物浸出液消解方法精密度

如表所示，对不同含量水平的固体废物的统一样品进行了测定，方法的重复性、再现性等精密度符合实验室要求，为固体废弃物检测提供保障。

六、注意事项

6.1、如固体废物中铍、镍、铜或钼的含量较高，试样消解后定容体积可根据实际情况确定。

6.2、如固体废物中镍或铜的含量较高，可采用火焰原子吸收分光光度法测定。

6.3、电热板温度不高于250℃，防止聚四氟乙烯坩埚变形。

6.4、样品消解时，在蒸至近干时需特别小心，防止蒸干，否则待测元素会有损失。

6.5、固体废物种类复杂，基体差异较大，在消解时各种酸的用量、消解温度和保持时间可视消解情况酌情增减。

6.6、本方法提供参考，如需更详细方法参考HJ 752-2015标准进行。

七、实验总结

采用陶瓷电热板消解处理固体废弃物，测定铍、镍、铜或钼含量影响，为环境污染保护及固废利用提供非常大的帮助及依据。格丹纳电热板采用分体式控制，有效让人员远离酸雾及热量的伤害；500x400mm加热台面有效快速批量处理样品，大大提高消解时间；电热板采用整块加热片加热装置为样品进行消解，加热样品均匀性高，样品消解重复性好。

相关资讯

采用实验加热板多种消解法研究土壤中5种重金属案例

带你了解污泥中镍、锌的消解方法——实验加热板

陶瓷电热板对垃圾渗滤液7种重金属消解测定应用

采用新型实验电热板消解卷烟中铜、锰金属的方法
